DF5172GXFPM60-Q6型泡沫消防車
JDF5172GXFSG60-Q6型水罐消防車
技 術 規 格 書
一、概述

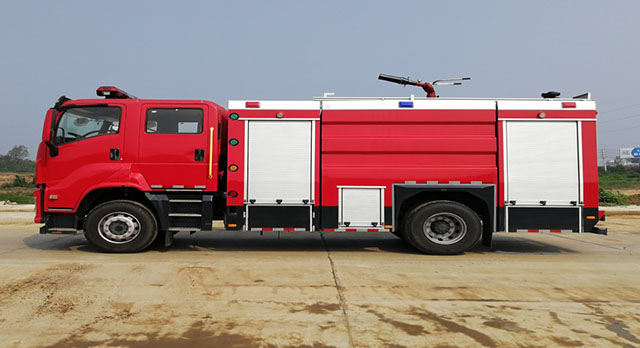

JDF5172GXFPM60-Q6型泡沫消防車、JDF5172GXFSG60-Q6型水罐消防車采用慶鈴QL1180EQFRY底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為單排改雙排，可乘坐3+3人,該車為外露罐結構，車身前部為器材箱,中部為罐體，后部為泵房。載液罐體為優質碳鋼，內部噴涂環氧底漆及環氧瀝青漆，與底盤采用彈性連接，泡沫消防車載水4500kg，泡沫液量1765kg，水罐消防車載水6噸，裝備了上海茸申消防設備有限公司生產CB10/40-XZ型常壓消防泵，額定流量40L/S，車頂安裝成都威斯特消防機械有限公司生產的（水罐車安裝PS40水炮，泡沫車安裝PL32型水-泡沫兩用消防炮）消防炮。該車**的特點是載液量大、操控性好、維修簡便。可廣泛應用于公安消防隊、廠礦企業及社區、碼頭等場所，撲救大型油類火災和一般物質火災。
整車消防性能符合GB7956-2014標準要求；底盤通過**強制性產品認證；發動機排放符合GB17691-2005第六階段限值的規定要求（國ⅤI標準）；整車通過**消防裝備質量監督檢驗**檢測（報告編號：zb201730570）并已列入工信部汽車新產品公告，CCCF正在申報中。
二、整車主要參數
| 外廓尺寸 | 8110×2540×3600mm |
| **總質量 | 17000kg |
| 載液量 | 泡沫車載水4500kg，泡沫1765kg；水罐車載水6300g |
| **車速 | 90km/h |
| 消防泵額定流量 | 40L/s 1.0MPa |
| 消防炮額定流量 | 泡沫車：32L/s 1.0MPa 水罐車：40L/s 1.0MPa |
| 消防炮射程 | 泡沫車：泡沫≥45m 水≥50m 水罐車：≥50m |
| 比功率 | 177/17=10.4 |
| 接近角/離去角 | 15°/14° |
| 型號 | QL1180EQFRY | |
| 制造商 | 慶鈴汽車股份有限公司 | |
| 發動機額定功率 | 177kw | |
| 發動機排量 | 7790ml | |
| 發動機排放標準 | GB17691-2005國V | |
| 驅動形式 | 4×2 | |
| 軸距 | 4500mm | |
| **允許總重 | 180000g | |
| **小轉彎半徑 | ≤19m | |
| 變速箱 | 手動 |
| 結構 | 平頭、四門，改裝雙排 |  |
| 司乘人員數 | 2+3人 | |
| 駕駛員位置 | 左置 | |
| 設備 | 原車儀表板處設置消防操作儀表板及****盒，加裝
|
| 總體布置 | 整車由消防員乘員室和車身兩大部分組成，車身布置采用三分體式結構，前部為器材箱，中部為水罐，后部為水泵房，罐體為平行六面體廂式容罐。 |
 |
|
| 結構 | 主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走，兩邊設翻轉踏板，防滑設計。(可根據用戶需求采用鋁合金方管焊接） |    |
| 器材箱 | 器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒。側下裙邊設有工具箱及卷簾門，可放置小型工具 | |
| 泵房 | 泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材 | |
| 保溫位置：安裝燃油加熱器（根據客戶需求選裝） | ||
| 爬梯及上車拉手 | 后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過350mm，上車拉手采用表面帶凹槽防滑圓鋼管，表面噴塑處理。 |  |
| 2、水罐 | ||
| 容量 | 6300kg（SG60） |   |
| 材質 | 優質碳鋼，厚度底板5mm，側板4mm，頂板3mm | |
| 罐體固定 | 與底盤車架彈性連接 | |
| 罐體設置 | 人孔：設DN460人孔1個，帶有快速鎖定/開啟裝置 | |
| 溢流口：設DN65溢流口1個 | ||
| 放余水口：設1個DN40水罐放余水口，配球閥 | ||
| 注水口：在水罐左右兩側各接1只DN65接口 | ||
| 進出水口：設1個水罐到水泵進水管，DN125閥門，可氣動、手動**，設1個水泵**水罐充水管，DN65閥門，可氣動、手動** | ||
| 容量 | 泡沫765kg，水4500kg（PM60） |  |
| 材質 | 優質碳鋼，厚度底板5mm，側板4mm，頂板3mm | |
| 罐體固定 | 與底盤車架彈性連接 | |
| 罐體設置 | 人孔：設DN460人孔2個，帶有快速鎖定/開啟、自動泄壓裝置 | |
| 溢流口：設DN40溢流口2個 | ||
| 放余液口：設1個DN40泡沫罐放余液口 | ||
| 出泡沫口：設1個DN40泡沫罐到水泵出泡沫管 |
| 型號 | CB10/40型常壓車用消防泵 |  |
| 形式 | 常壓離心式 | |
| 額定流量 | 40L/s @1.0MPa | |
| 出口額定壓力 | 1.0MPa | |
| **吸深 | 7m | |
| 引水裝置 | 自帶滑片泵 | |
| 引水時間 | **吸深時≤50s |
| 管道材質 | 優質無縫鋼管 |  |
| 吸水管路 | 泵房后側設一個DN125吸水口 | |
| 注水管路 | 水罐左右兩側各設一個DN65注水口，泵房內設置1個DN65水泵向罐內注水管路 | |
| 出水管路 | 泵房左右兩側各設1個DN65及1個DN80出水口，帶截止閥和捫蓋 | |
| 冷卻水管路 | 配有冷卻取力器的冷卻水管路及**閥 |
| 型號 | PS40W |  |
| 制造商 | 成都威斯特消防機械有限公司 | |
| 回轉角度 | 360°水平回轉 | |
| **仰/俯角 | 俯角≤-15°，仰角≥+45° | |
| 流量 | 40L/S | |
| 射程 | ≥50m |
| 型號 | PL32 |  |
| 制造商 | 成都威斯特消防機械有限公司 | |
| 回轉角度 | 360°水平回轉 | |
| **仰/俯角 | 俯角≤-15°，仰角≥+45° | |
| 流量 | 32L/S | |
| 射程 | 泡沫≥45m 水≥50m |
| 駕駛室內** | 水泵脫掛檔、****報、照明及信號裝置**等 |  |
| 泵室內** | 上裝總電源開關、參數顯示、狀態顯示 |
| 附加電氣 | 設**電路 | |
| **照明 | 消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等 | |
| 頻閃燈 | 車身兩側安裝紅、藍兩色頻閃燈 | |
| **示裝置 | 長排全紅**，安裝在駕駛室頂部 | |
| **報器，其**盒在駕駛員前下方 | ||
| 火場照明 | 上裝后部安裝35W消防探照燈1個 |
| 面漆 | 優質國產漆 |
| 顏色 | 車體外表面主色為RO3消防紅 |
| 1 | 按照消防實戰需要，根據消防操作程序，就近取放。 |
| 2 | 使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。 |
| 3 | 標示醒目，多人操作，互不干涉。 |
| 1 | 吸水管 | 125×4米 | 2 | 根 | 螺紋式 |
| 2 | 濾水器 | FLF125 | 1 | 件 | 螺紋式 |
| 3 | 分水器 | FII80/65×3-1.6 | 1 | 件 | 內扣式 |
| 4 | 集水器 | JII125/65×2-1.0 | 1 | 件 | 內扣式 |
| 5 | 水帶 | 13-65-20 | 6 | 盤 | 低壓；內扣式 |
| 6 | 水帶 | 13-80-20 | 6 | 盤 | 低壓；內扣式 |
| 7 | 異徑接口 | KJ65/80 | 2 | 件 | 內扣式 |
| 8 | 水帶包布 | DT-SB | 4 | 件 | |
| 9 | 水帶掛鉤 | 4 | 件 | ||
| 10 | 地上消火栓扳手 | QT-DS1；長400 | 1 | 件 | |
| 11 | 地下消火栓扳手 | 長860 | 1 | 件 | |
| 12 | 吸水管扳手 | FS100 | 2 | 件 | |
| 13 | 直流開關水** | QZG3.5/7.5；65 | 1 | 支 | 低壓；內扣式 |
| 14 | 直流開花水** | QZK3.5/7.5；65 | 1 | 支 | 低壓；內扣式 |
| 15 | 泡沫** | PQ4/0.7Z | 1 | 支 | |
| 16 | 泡沫外吸液管 | 40*2700 | 1 | 件 | |
| 17 | 消防桶 | 1 | 個 | ||
| 18 | 滅火器 | 3kg | 1 | 具 | |
| 19 | 消防腰斧 | 長390 ；GF-285 | 1 | 件 | |
| 20 | 橡皮錘 | 1 | 件 | ||
| 21 | 可充電式手提照明燈 | 1 | 件 |
