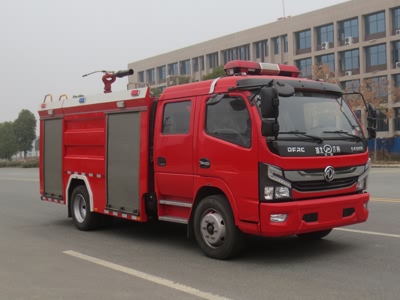

JDF5110GXFPM50/E6型泡沫消防車、JDF5110GXFSG50/E6型水罐消防車，采用東風EQ1125SJ8CDC底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為雙排，可乘坐3+3人,該車為外露罐結構，車身前部為器材箱,中部為水罐，后部為泵房。載液罐體為優質碳鋼，與底盤采用彈性連接，載水3400kg（PM50）/5000kg（SG50），泡沫液量1600kg（PM50），裝備了上海茸申消防設備有限公司生產CB10/30型低壓消防泵，額定流量30L/S，車頂安裝成都威斯特消防機械有限公司生產的PL24（PM50）或PS30W(SG50)型車用消防炮。該車輛結構緊湊，配置完備，機動性強，能夠及時應對企業，社區或**消防單位的火情，可以**時間形成小型戰斗力進行初期火災的撲救和人員疏散撤離。可廣泛應用于消防救援站，**專職消防隊，企業專職消防隊等。

整車消防性能符合GB7956-2014標準要求；底盤通過**強制性產品認證；發動機排放符合GB17691-2018第六階段限值的規定要求（國Ⅵ標準）；整車通過**消防裝備質量監督檢驗**檢，CCCF正在申報中。

外廓尺寸

6940×2195×3060mm

**總質量

11240kg

載液量

泡沫車載水3400kg，泡沫1600kg，水罐車載水5000kg

**車速

90km/h

消防泵額定流量

30L/s  1.0MPa

消防炮額定流量

泡沫車：24L/s 1.0MPa    水罐車：30L/s  1.0MPa

消防炮射程

泡沫車：泡沫≥40m  水≥45m  水罐車：≥55m

比功率

125/11.24=11.12

接近角/離去角

21°/11°

型號

EQ1125SJ8CDC

制造商

東風汽車股份有限公司

發動機額定功率

125kw

發動機排量

3856ml

發動機排放標準

GB17691-2018國Ⅵ

驅動形式

4×2

軸距

3800mm

**允許總重

11995kg

**小轉彎半徑

≤7m

變速箱

手動

取力器

結構

平頭、四門，改制雙排

司乘人員數

3+3人

駕駛員位置

左置

設備

原車儀表板處設置消防操作儀表板及****盒，加裝

1、 **報器；

2、 取力器**開關及指示燈；

3、 附加電源開關；

總體布置

整車由消防員乘員室和車身兩大部分組成，車身布置采用內藏罐式結構，左右兩側為器材箱，中部為水罐，器材箱后部為泵房。

工藝要求

所有碳鋼型材及板材均采用酸洗磷化處理防銹蝕，所有零部件、標準件均采用電鍍、電泳等表面表面處理工藝。所有切割件均采用激光切割機切割，保證零件精度。

結構

主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走。(可根據用戶需求采用鋁合金方管焊接）

器材箱

器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒

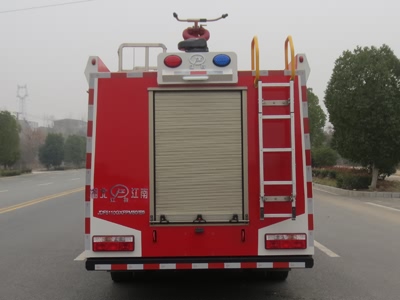

泵房

泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材。

保溫位置：安裝燃油加熱器（根據客戶需求選裝）

爬梯及上車拉手

后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過450mm，上車拉手采用表面帶凹槽防滑圓鋼管，表面噴塑處理。

2、水罐

容量

3400kg（PM50）、5000kg（SG50）

材質

優質碳鋼，厚度為3mm(可根據用戶需求采用不銹鋼、PP材質制作）

結構

內藏式罐體，內設縱、橫防浪板，中間開有人孔，封頭、側板、隔板均有增加強度的梯形折筋，頂板采用角鐵加強，水罐能承受0.1 MPa 的靜水壓力，經0.1 MPa 靜水壓強度試驗，罐體兩側面不出現明顯殘余變形，整體防銹蝕處理

罐體固定

與底盤車架彈性連接

罐體設置

人孔：設直徑460mm人孔1個，帶有快速鎖定/開啟裝置

溢流口：設DN65溢流口1個

放余水口：設1個DN40水罐放余水口，配球閥

注水口：在水罐左右兩側各接1只DN65接口

進出水口：設1個水罐到水泵進水管，DN100閥門，手動**，設1個水泵**水罐充水管，DN65閥門，手動**

容量

1600kg（PM50）

材質

優質碳鋼，厚度為3mm(可根據用戶需求采用不銹鋼、PP材質制作）

結構

內藏式罐體，內設縱、橫防浪板，中間開有人孔，封頭、側板、隔板均有增加強度的梯形折筋，頂板采用角鐵加強，水罐能承受0.1 MPa 的靜水壓力，經0.1 MPa 靜水壓強度試驗，罐體兩側面不出現明顯殘余變形，整體防銹蝕處理

罐體固定

與底盤車架彈性連接

罐體設置

人孔：設DN460人孔1個，帶有快速鎖定/開啟、自動泄壓裝置

溢流口：設DN40溢流口1個

放余液口：設1個DN40泡沫罐放余液口

出泡沫口：設1個DN40泡沫罐到水泵出泡沫管

型號

CB10/30-RS型低壓車用消防泵

形式

低壓離心式

額定流量

30L/s @1.0MPa

出口額定壓力

1.0MPa

**吸深

7m

引水裝置

活塞式真空泵

引水時間

**吸深時≤50s

管道材質

優質無縫鋼管

吸水管路

泵房后側設一個DN100吸水口

注水管路

水罐左右兩側各設一個DN65注水口，泵房內設置1個DN65水泵向罐內注水管路

出水管路

泵房左右兩側各設1個DN80出水口，帶截止閥和捫蓋

冷卻水管路

配有冷卻取力器的冷卻水管路及**閥

型號

PS30W

制造商

成都威斯特消防機械有限公司

回轉角度

360°水平回轉

**仰/俯角

俯角≤-15°，仰角≥+60°

流量

30L/S

射程

≥55m

型號

PL24

制造商

成都威斯特消防機械有限公司

回轉角度

360°水平回轉

**仰/俯角

俯角≤-15°，仰角≥+45°

流量

24L/S

射程

泡沫≥40m  水≥45m

比例混合器型號

PH64

制造商

上海茸申消防器材有限公司

工作壓力范圍

0.6—1.4MPa

流量范圍

16—64L/S

混合比

3%—6%

調節方式

手動

駕駛室內**

水泵脫掛檔、****報、照明及信號裝置**等

泵室內**

上裝總電源開關、參數顯示、狀態顯示

附加電氣

設**電路

**照明

消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等

頻閃燈

車身兩側安裝紅、藍兩色頻閃燈

**示裝置

長排全紅**，安裝在駕駛室頂部

**報器，其**盒在駕駛員前下方

火場照明

上裝后部安裝35W消防探照燈1個

面漆

優質國產漆

顏色

車體外表面主色為RO3消防紅

1

按照消防實戰需要，根據消防操作程序，就近取放。

2

使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。

3

標示醒目，多人操作，互不干涉。

1

吸水管

100×4米

2

根

螺紋式

2

濾水器

FLF100

1

件

螺紋式

3

分水器

FII80/65×3-1.6

1

件

內扣式

4

集水器

JII100/65×2-1.0

1

件

內扣式

5

水帶

13-65-20

4

盤

低壓；內扣式

6

水帶

13-65-20

4

盤

低壓；內扣式

7

異徑接口

KJ65/80

2

件

內扣式

8

水帶包布

DT-SB

4

件

9

水帶掛鉤

4

件

10

地上消火栓扳手

QT-DS1；長400

1

件

11

地下消火栓扳手

長860

1

件

12

吸水管扳手

FS100

2

件

13

直流開關水**

QZG3.5/7.5；65

1

支

低壓；內扣式

14

直流開花水**

QZK3.5/7.5；65

1

支

低壓；內扣式

15

泡沫**

PQ4/0.7Z

1

支

16

泡沫外吸液管

40*2700

1

件

17

18

滅火器

3kg

1

具

19

消防腰斧

長390 ；GF-285

1

件

20

橡皮錘

1

件

21

可充電式手提照明燈

1

件

1

自動充電充氣裝置

24V

1

套

2

空呼靠背

3

套

3

空氣呼吸器

成員人數

套

4

水帶護橋

橡膠

2

副

5

伸縮拉梯

1

副

6

手臺泵

1

臺

7

破拆工具

1

套

8

其它消防器材
