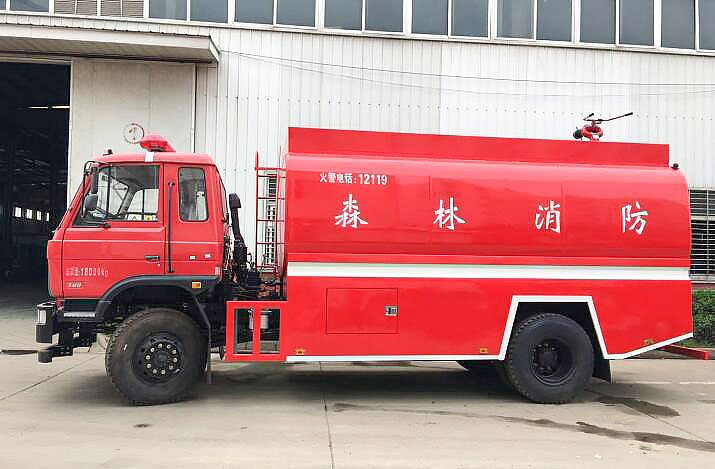

東風四驅森林消防車技術參數



【主要技術參數】
產品名稱	JDF5180GPSG5型	罐體容積(m3)	10.1
總質量(Kg)	18000	外形尺寸(mm)	7770,7950×2480×3700
額定載質量(Kg)	9625	罐體尺寸(mm)	3920×2400×1550
整備質量(Kg)	8180	駕駛室準乘人數(人)	3
接近角/離去角(°)	35/14,32/14	前懸/后懸(mm)	1250/2020,1430/2020
軸數	2	軸距(mm)	4500
軸荷(Kg)	6500/11500	**車速(Km/h)	90
其它	隨底盤選裝駕駛室;罐體有效容積10.1立方米;罐體外形尺寸(長×長軸×短軸)(mm):3920×2400×1550; 側面防護及后下部防護裝置材料材質:Q235,連接方式:焊接加螺栓連接;側防護裝置為整體式結構; 后下部防護裝置斷面尺寸(寬×高):40×110(mm),離地高度:500mm.
【底盤技術參數】
底盤型號	EQ2180GD5DJ	底盤名稱	越野車底盤（二類）
**名稱	東風牌	生產企業	東風商用車有限公司
外形尺寸(mm)	7350,7550×2480×2950	輪胎數	6
接近角/離去角(°)	35/26,32/24	輪胎規格	10.00R20 18PR,10.00-20 18PR
鋼板彈簧片數	10/12,10/10+8	前輪距(mm)	1857
燃料種類	柴油	后輪距(mm)&, lt;, o:p>	1860
排放標準	GB17691-2005國Ⅴ,GB3847-2005
發動機型號	發動機生產企業	排量(ml)	功率(Kw)
ISB190 50	東風康明斯發動機有限公司	5900	140

一、底盤配置
東風四驅越野森林消防車是一款具有越野性能的消防車輛。此車型采取分時四驅底盤，動力強大，越野性能好，主要裝備大功率消防水泵、儲水罐、消防炮及其他消防器材，是森林消防、石油及地質勘探必備的消防裝備。采用東風4驅底盤制造而成，康明斯190馬力柴油發動機。

二、消防泵系統
①、型號：CB10/30型
②、流量：30L/S
③、壓力：1.0MPa
④、引水時間：≤50s（吸深7m時）
⑤、安裝形式：后置式

三、消防炮系統
①、型號：PS30消防炮
②、流量：30L/s
③、壓力：1.0～1.2MPa
④、射程：水≥55m
⑤、回轉角度：水平360°，俯仰-15°～80°

四、取力器
①、型式：夾心式
②、操縱：電磁閥**
③、冷卻方式：強制式可調式水冷。
④、潤滑方式：飛濺式油潤滑。

消防車器材配置表

類別	序號	名     稱	規     格	數 量	單位	備    注
隨 車   配 件	1	車輛使用說明書		1	本
	2	購車**		1	單
	3	汽車底盤使用說明書		1	本
	4	汽車底盤合格證		1	單
	5	消防泵使用說明書		1	本
	6	質量保修卡		1	單
	7	隨車附件（工具）		1	套	原底盤隨車附件、工具
	8	吸水管		1	根
	9	濾水器	FLF100	1	件
